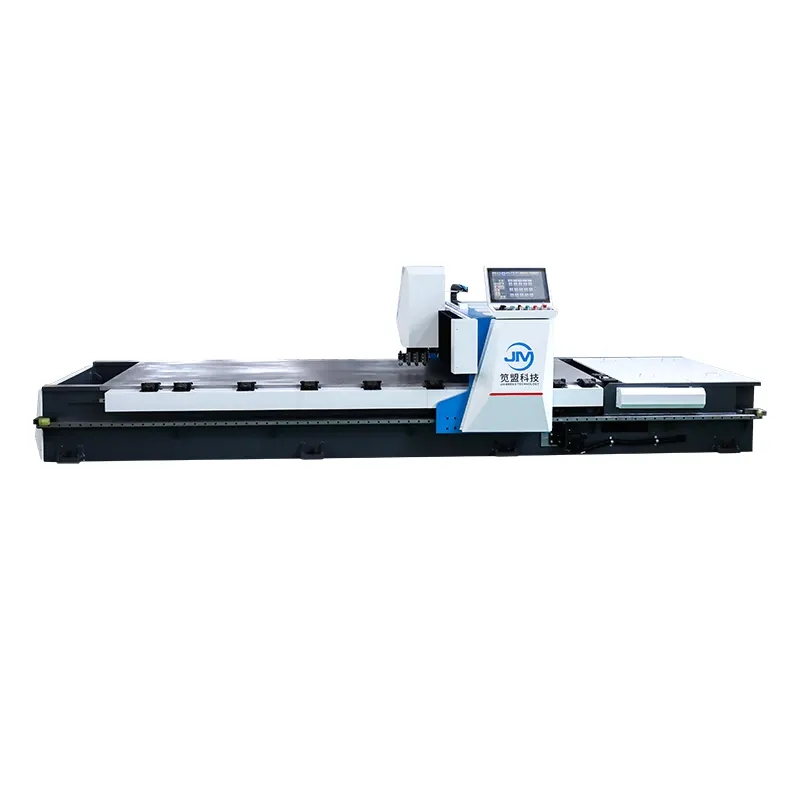

A máquina de corte CNC automática em V de quatro lados de alta qualidade é oferecida pelo fabricante JM na China com preços acessíveis. Pela máquina de corte CNC automática em V de quatro lados, a peça de trabalho não precisa mais ser deslocada manualmente.
A máquina de corte CNC automática em V de quatro lados produzida pelo fabricante chinês JM pode ajudar os clientes a economizar custos de mão de obra, economizar tempo e melhorar a eficiência da produção.
1. A máquina de corte CNC automática em V de quatro lados está equipada com um sistema simples e inteligente, é fácil de operar, fácil de aprender e entender.
2. Os dois pares de ranhuras paralelas perpendicularmente entre si podem ser formados uma única vez pela máquina automática de ranhurar em forma de V de quatro lados sem girar as peças de trabalho.
3. Cálculo automático de diâmetros internos e externos, ciclo automático
programação, edição visual de imagens, exibição de efeito de flexão, sistema autolubrificante de porta-ferramentas, estação hidráulica de trabalho intermitente.
Processabilidade | Comprimento de processamento | 2500 mm | 3200 milímetros | 4000 milímetros | 6.000 mm |
Largura de processamento | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150mm | |
Espessura de Processamento | 0,4-5,0mm | 0,4-5,0mm | 0,4-50 mm | 0,4-50 mm | |
Distância mínima da borda | 8mm | 8mm | 8mm | 8mm | |
Velocidade de processamento | Pórtico (eixo X) | 0-120m/min | 0-120m/min | 0-120m/min | 0-120m/min |
Movimento do suporte da ferramenta (eixo YI) | 0-60m/min | 0-60m/min | 0-60m/min | 0-60m/min | |
Fixação móvel (eixo Y2) | 0-60m/min | 0-60m/min | 0-60m/min | 0-60m/min | |
Suporte de ferramenta (eixo Z) para cima e para baixo | 0-10m/min | 0-10m/min | 0-10m/min | 0-10m/min | |
Precisão de processamento | Erro de posicionamento repetido do eixo de posicionamento | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Resolução mínima do eixo de posicionamento | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Mesa | Planicidade da mesa | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03mm |
Externo
|
Comprimento | 4400 mm | 5100 milímetros | 5900 milímetros | 7.900 mm |
Largura de processamento | 2.000/2.250 mm | 2.000/2.250 mm | 2.000/2.250 mm | 2.000/2.250 mm | |
Altura | 1550mm | 1550 milímetros | 1550 milímetros | 1550mm |
- Trilho de guia linear pesado: Taiwan TBI
-Servo motor: Taiwan Superior
- Sistema de controle hidráulico: Janpan Yuken
- Redutor planetário: Taiwan Liming
Elemento de vedação do cilindro: Japan Valqua
- Interruptor de proximidade: Japão Omron
- Interruptor de ar simples/duplo: França Schneider
- Contator AC: França Schneider
- Sistema CNC com grande tela sensível ao toque: Taiwan Superior
Botão: França Schneider
- Relé térmico: França Schneider
- Disjuntor: França Schneider
- Microrelé: França Schneider
- Faca de liga: Korea Korloy
Cabo de máquina-ferramenta: Alemanha Igus
P: Você é uma fábrica ou uma empresa comercial?
R: Somos um fabricante. Temos uma oficina padronizada de produção de racks.
P: Você tem alguma foto real do projeto do equipamento?
R: Sim. Podemos fornecer fotos e vídeos reais de projetos de equipamentos a qualquer momento, inclusive usando vídeos e fotos no site do cliente.
P: Há quantos anos sua empresa fabrica máquina automática de canal de quatro lados?
R: Produzimos esta máquina há mais de 10 anos.
