Máquina de ranhurar

A máquina de canal horizontal de alta velocidade é um equipamento profissional de canal em V produzido pela JM, um fabricante chinês com a maioria dos tipos de máquinas de canal em V. As máquinas de canais horizontais de alta velocidade apresentam alta relação custo-benefício e benefícios econômicos em taxas de utilização médias a baixas.

Enviar consulta

Descrição do produto

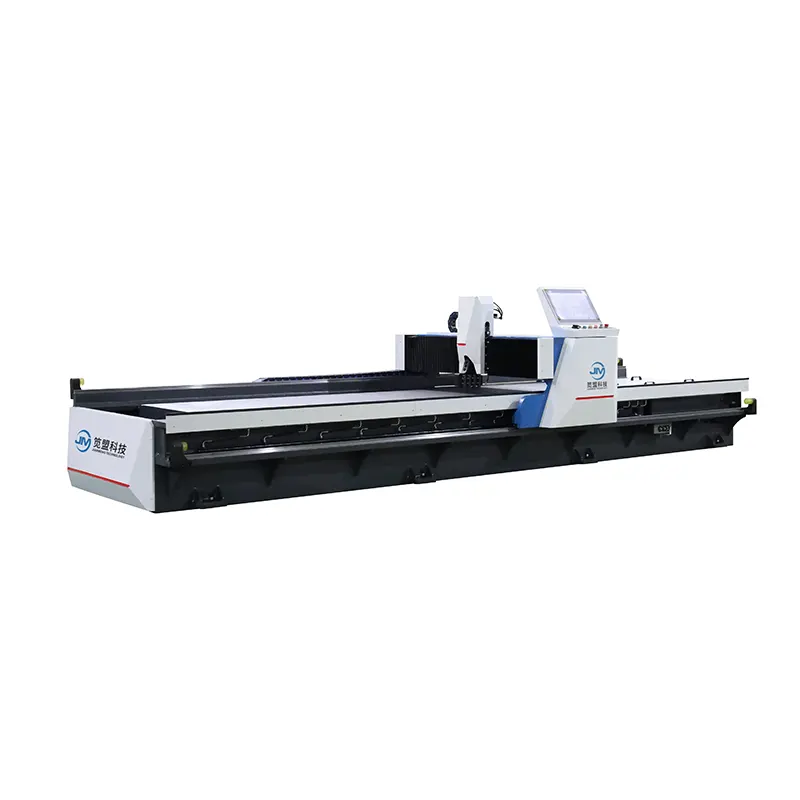

A máquina de canal horizontal de alta velocidade é o equipamento profissional de canal em V produzido pelo fabricante chinês JM. O design da máquina tipo pórtico facilita a carga e descarga eficientes.

Características do produto:

1. O pórtico ranhura o metal no trilho-guia duplo, que funciona suavemente com o estado de funcionamento da mesa.

2. O sistema de controle de quatro eixos, com tela de toque industrial, monitora em tempo real o status da máquina de canal horizontal de alta velocidade.

3. A máquina de ranhurar horizontal de alta velocidade equipa um plano aberto, que é uma ventosa fácil de usar para carga e descarga.

4. A mesa de trabalho da máquina de ranhurar horizontal de alta velocidade é feita de baixa liga e a precisão da mesa está dentro de 0,03 mm.

5. O porta-ferramentas universal da máquina de ranhurar horizontal de alta velocidade pode atender aos requisitos de fixação de várias ferramentas de corte.

Dados técnicos da máquina de ranhurar horizontal de alta velocidade

Processabilidade	Comprimento de processamento	2500 mm	3200 milímetros	4000 milímetros	6.000 mm
	Largura de processamento	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150mm
	Espessura de Processamento	0,4-5,0mm	0,4-5,0mm	0,4-50 mm	0,4-50 mm
	Distância mínima da borda	8mm	8mm	8mm	8mm
Velocidade de processamento	Pórtico (eixo X)	0-120m/min	0-120m/min	0-120m/min	0-120m/min
	Movimento do suporte da ferramenta (eixo YI)	0-60m/min	0-60m/min	0-60m/min	0-60m/min
	Fixação móvel (eixo Y2)	0-60m/min	0-60m/min	0-60m/min	0-60m/min
	Suporte de ferramenta (eixo Z) para cima e para baixo	0-10m/min	0-10m/min	0-10m/min	0-10m/min
Precisão de processamento	Erro de posicionamento repetido do eixo de posicionamento	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Precisão de processamento	Resolução mínima do eixo de posicionamento	0,001 mm	0,001 mm	0,001 mm	0001 mm
Mesa	Planicidade da mesa	±0,03mm	±0,03mm	±0,03mm	±0,03mm
Externo dimensões	Comprimento	4400 mm	5100 milímetros	5900 milímetros	7.900 mm
	Largura de processamento	2.000/2.250 mm	2.000/2.250 mm	2.000/2.250 mm	2.000/2.250 mm
	Altura	1550mm	1550 milímetros	1550 milímetros	1550mm
