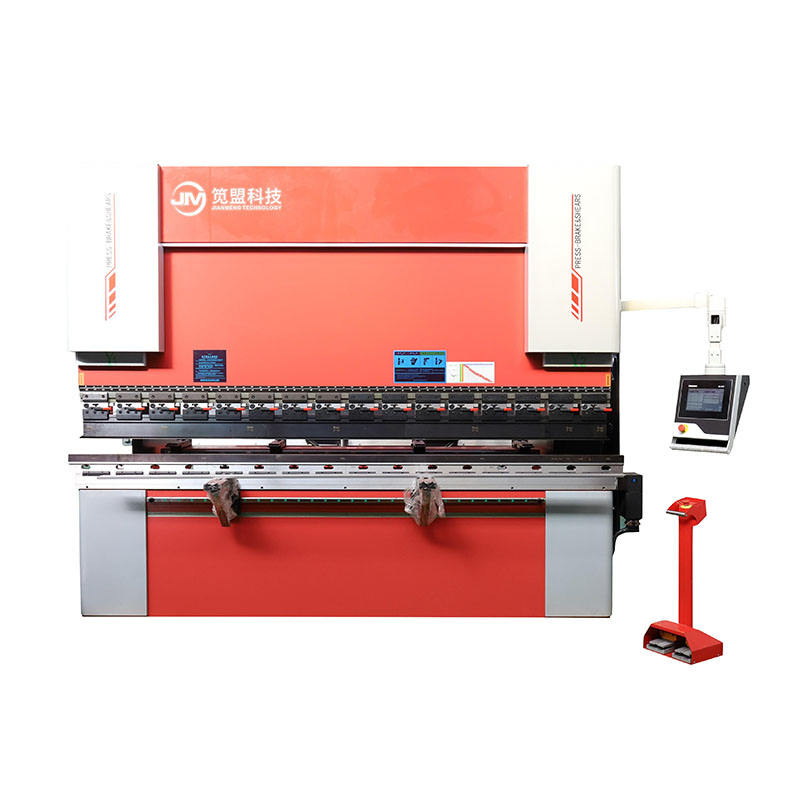

JM é um dos principais fabricantes de dobradeiras hidráulicas na China. Jianmeng, como fabricante profissional de equipamentos de chapa metálica na China, possui uma oficina padronizada de produção de racks, tendo a inovação tecnológica como sua principal vantagem. A prensa hidráulica JIANMENG pode suportar máx. Eixo 4+1 e maior velocidade de trabalho, é a melhor escolha para atender às demandas dos mercados competitivos atuais.
A Prensa Dobradeira Hidráulica fabricada pela fabricante chinesa JM é a melhor escolha para a empresa iniciante economizar ou para quem deseja utilizar a máquina de maneira fácil.
Número de eixos de controle: 4+1
Função de interface do manipulador de dobra inteligente reservada
Corpo especial da máquina eletrohidráulica WE67K, tratamento de envelhecimento e normalização.
O batente traseiro está equipado com servo motor de alto desempenho e parafuso de esfera.
Sistema CNC padrão holandês DELEM-DA53T totalmente integrado.
1 conjunto de molde superior e inferior padrão da mesma tonelagem (o molde inferior é projetado de acordo com produtos de dobra).
- Sistema CNC: Holanda DELEM
- Sistema hidráulico: Rexroth
- Régua de grade: GIVI
- Bomba de óleo de alta pressão: SUNNY
- Aparelho de baixa tensão: Schneider
- Junta do tubo de óleo: DEGUO
- Selo: Parker
1. | Pressão nominal | KN | 1300 | ||
2 | Comprimento de flexão | milímetros | 3000 | ||
3 | Espaçamento entre colunas | milímetros | 1300 | ||
4. | curso do cilindro | milímetros | 120 | ||
5. | Altura máxima de abertura | milímetros | 370 | ||
6 | profundidade da garganta | milímetros | 25 | ||
7 | velocidade de movimento deslizante | carregando ocioso | m/ | 18 | |
8 | trabalhando | mm/s | 10 | ||
9 | viagem de retorno | mm/s | 16 | ||
10 | Potência do motor principal (padrão nacional | KN | 5.5 | ||
11 | 8lide Yl, precisão Y2 | 8lider repetir conta ac! | milímetros | ≤±0,01 | |
12 | Precisão de posicionamento 8lide | milímetros | ≤±0,02 |
A estrutura é soldada em aço, eliminando tensões internas através da normalização e vibração de alta frequência, garantindo a precisão geral da máquina-ferramenta, possuindo a melhor rigidez, excelente capacidade anti-torção e anti-inclinação. A placa de bancada mais espessa e o controle deslizante mais grosso tornam a máquina muito rígida. Portanto, ao dobrar, a deformação do controle deslizante e da bancada é muito pequena e a peça tem excelente linearidade e uniformidade angular.
Use uma fresadora de piso grande e um método de usinagem único após a soldagem integral para fazer usinagem de precisão e garantir a precisão da usinagem.
O sistema hidráulico especial (sistema de controle de sincronização servo proporcional eletro-hidráulico) da dobradeira Rexroth na Alemanha é adotado. O sistema é um sistema de controle de posição, tipo malha fechada. Ele detecta dinamicamente o erro de sincronização do bloco deslizante através da régua de grade. A servoválvula eletro-hidráulica do sistema de controle numérico corrige o erro de sincronização do bloco deslizante, de modo que o bloco deslizante possa sempre se manter paralelo à bancada sob a condição de carga parcial completa. A precisão síncrona do bloco deslizante é ≤±0,02 mm.
O sistema de controle numérico controla o tamanho da abertura da válvula proporcional, e a válvula proporcional regula a entrada de óleo dos cilindros de óleo esquerdo e direito. Os eixos Y1 e Y2 - os lados esquerdo e direito do bloco deslizante são equipados respectivamente com a escala de grade linear de alta precisão GIVI (Y1-Y2) da empresa europeia ATEK, que é usada para medir a distância exata entre o slide bloco e a bancada. A escala da grade e a coluna são conectadas suavemente e a deformação da coluna não afetará o posicionamento. Os dados de posição são imediatamente enviados ao sistema CNC, que pode calcular o sinal de controle da servoválvula de saída (S1-S2). Assim, a precisão de posicionamento do controle deslizante é ≤±0,02 mm.
