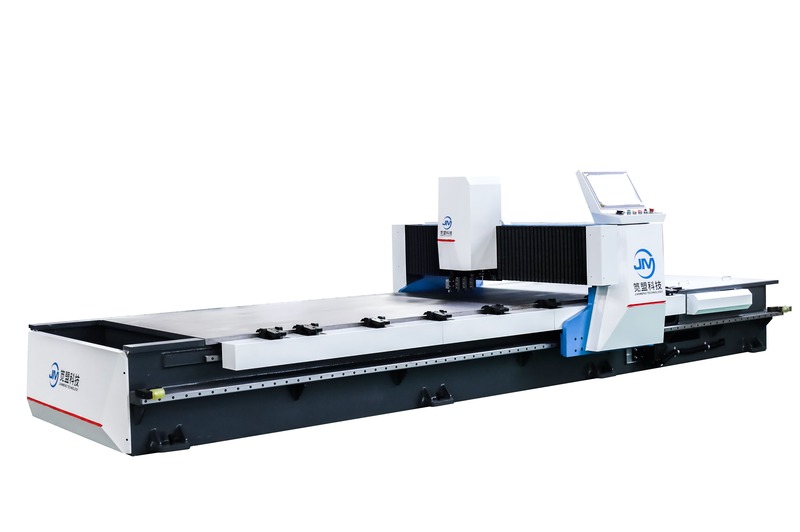

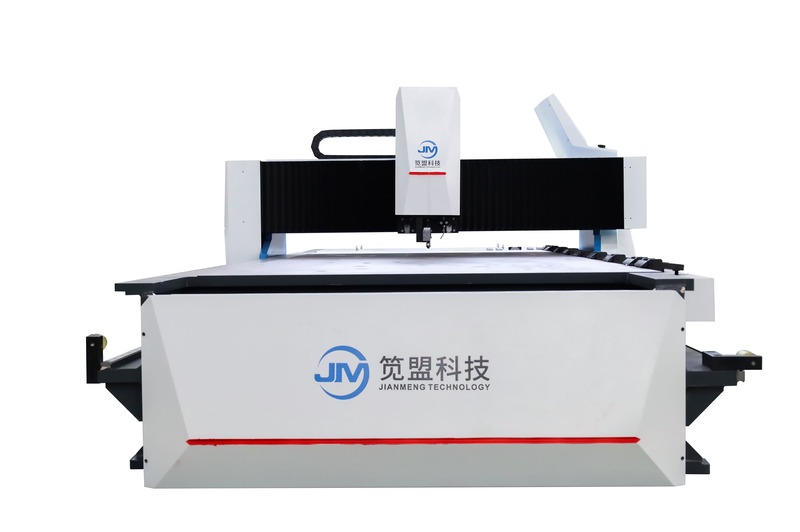

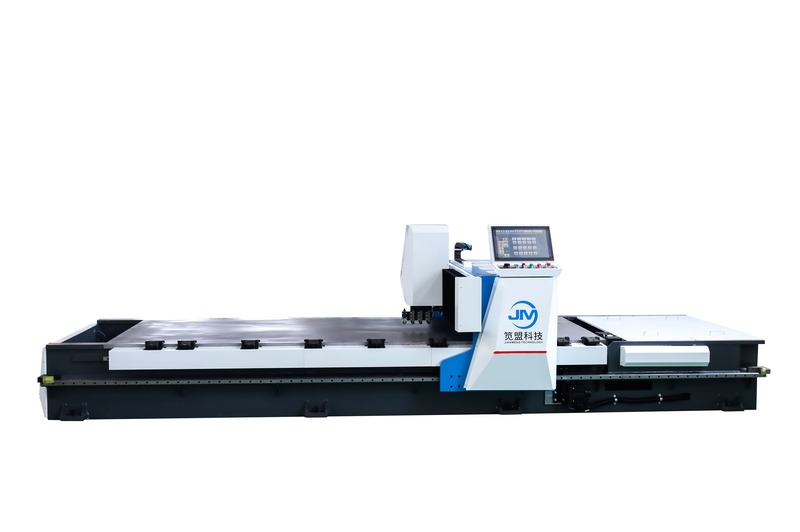

Máquina automática de ranhura em V de quatro lados

JM é um fabricante líder de máquina automática de canal em V de quatro lados na China. A máquina de canal é altamente eficaz em trabalhos de precisão e dobra de cantos para manter as bordas. Usando a máquina de ranhurar em V, que é estável para dobrar chapas de metal, elas podem ser dobradas em peças de trabalho justas e sem costura.

Modelo:GSFM 1250×4000 GSFM 1500×4000

Enviar consulta

Descrição do produto

Introdução

A máquina automática de ranhura em V de quatro lados é usada para processar chapas de metal, o que é bom para dobrar. A máquina de corte CNC V garante alta precisão e eficiência, permitindo designs e formas complexas.

Configuração

Sistema CNC com grande tela sensível ao toque	EASYCAT
Sistema de controle hidráulico	AirTAC de Taiwan
Servo motor	EASYCAT
Redutor planetário	Taiwan Lymin
Elemento de vedação do cilindro	Japão Valqua
Interruptor de proximidade	Japão Omron
Interruptor de ar de pólo único/duplo	França Schneider
Contator CA	França Schneider
Relé micro/térmico	França Schneider
Disjuntor	França Schneider
Botão	França Schneider
Consequência	Japão SFK
Faca de liga	Coreia do Sul Korloy
Trilho de guia linear pesado	TCE de Taiwan
Cabo de máquina-ferramenta	Alemanha Igus

Pés calcadores

O calcador evita obstáculos automaticamente e não há área cega no processamento.

Porta-ferramentas

O porta-ferramenta pode girar 90° e cooperar com o motor Y1 de alta potência para realizar o canal horizontal da placa

Calcadores auxiliares

Os calcadores auxiliares são numerosos e cientificamente distribuídos, controle hidráulico, estável e confiável

Parâmetro

Faixa usinável
Largura máxima da chapa usinável	1250 milímetros
Comprimento máximo da chapa usinável	4000 milímetros
Espessura máxima da chapa usinável (aço inoxidável)	5,0 mm
Espessura mínima da chapa usinável	0,4 mm
Distância mínima da ranhura em forma de V até a borda	12,0 mm
Planicidade
Planicidade da mesa	±0,03mm
Velocidade máxima do eixo
Velocidade máxima do eixo paralelo ao eixo X	120m/min
Velocidade máxima do eixo paralelo ao eixo Y1	60 m/min
Velocidade máxima do eixo paralelo ao eixo Y2	60 m/min
Velocidade máxima do eixo paralelo ao eixo Z	10 m/min
Velocidade máxima do eixo paralelo ao eixo U	10 m/min
Precisão de posicionamento
Precisão de posicionamento do eixo (X, Y1, Y2, Z,U)	0,05mm
Poder de resolução
Resolução do eixo (X, Y1, Y2, Z,U)	0,001 mm
Potência do servo motor
Potência do servo motor do eixo X	5,5 kW
Potência do servo motor do eixo Y1	5,5 kW
Potência do servo motor do eixo Y2	1,0 kW
Potência do servo motor do eixo Z	1,0 kW
Potência do servo motor do eixo U/A	0,75 kW

Nosso Caso

Nosso cliente de Taiwan visitou nossa fábrica e ficou muito interessado nesta máquina de canal em V de quatro lados. Eles assinaram contrato conosco na hora para um modelo super customizado GSFM 1500×100000. O cliente agora está usando e só tem elogios por seu desempenho.
